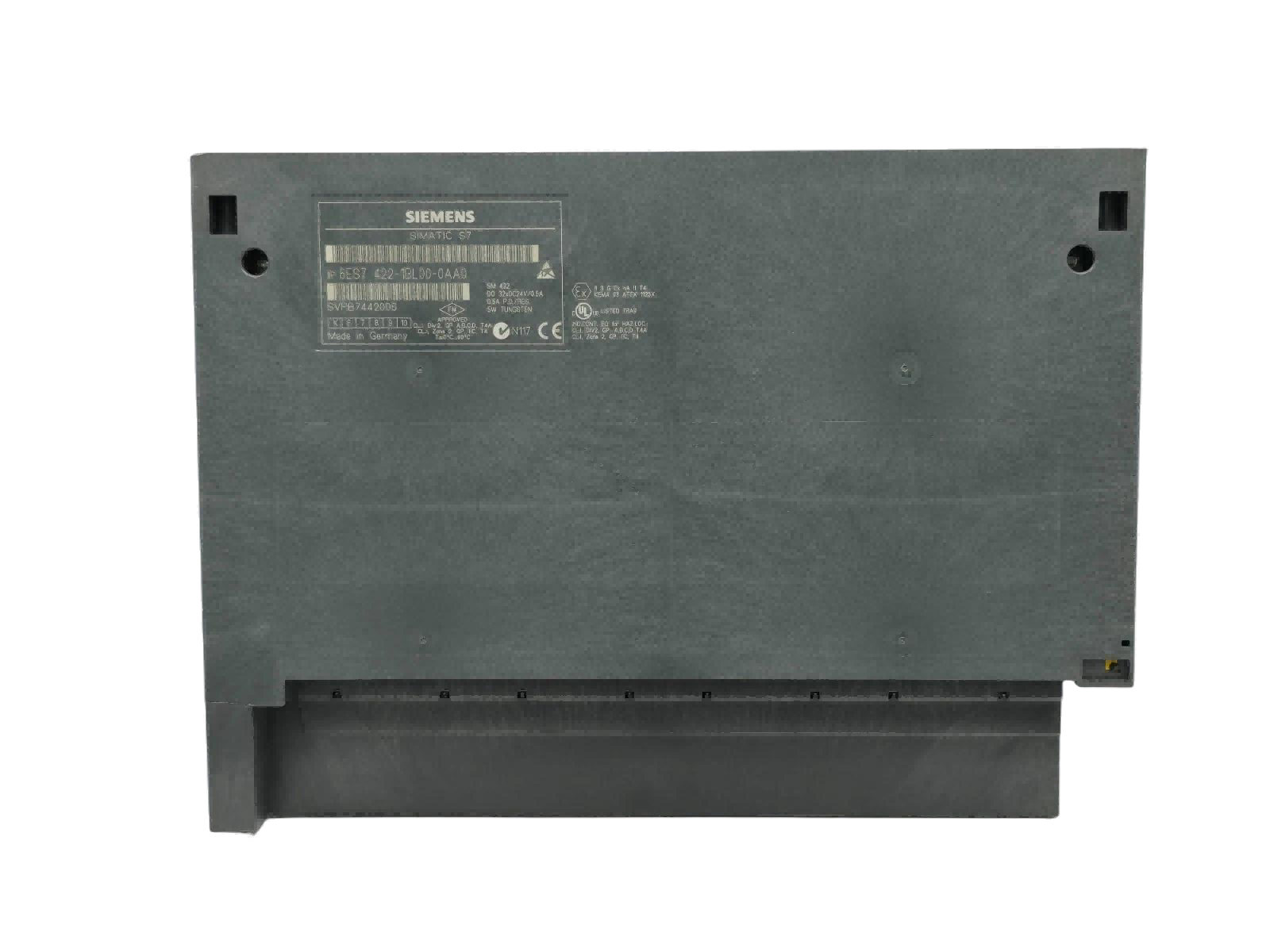

Siemens 6ES7422-1BL00-0AA0

Kawalan serentak talian pemasangan berbilang stesen selalunya memerlukan pengembangan rak kerana stesen tidak mencukupi. Memasang Siemens 6ES7422-1BL00-0AA0 secara langsung boleh menghapuskan keperluan untuk modul pengembangan tambahan dengan menggunakan output transistor berketumpatan tinggi 32 salurannya. Papan ini dilengkapi dengan penyambung hadapan 40-pin standard di bahagian bawah. Pengukuran pendawaian dan isyarat semuanya boleh diselesaikan di bahagian hadapan tanpa mengeluarkan panel sisi. Ia juga menyokong pertukaran panas semasa dihidupkan, dan dengan hanya menolak tuil, komponen yang rosak boleh diganti serta-merta tanpa mengganggu slot bersebelahan. Teknologi Automasi Hanyite kini mempunyai stok kad papan baharu. Cari pembekal yang betul dan beli terus. Ini menjimatkan masa pendahuluan yang lama untuk penghantaran dan membolehkan kabinet elektrik beroperasi semula dengan segera.

Bagaimana Ia Berfungsi / Gambarajah Aliran Isyarat

CPU stesen induk S7-400 mengeluarkan arahan operasi ➔ Bas satah belakang menghantar data pada kelajuan tinggi ➔ Siemens 6ES7422-1BL00-0AA0 menerima isyarat tahap logik ➔ Litar pengasingan fotoelektrik dalaman melakukan pemprosesan anti-gangguan ➔ Memandu 32 ➔ 24-voltan penunjuk cahaya untuk transistor output DC bertindak balas dengan tepat kepada tindakan

Fungsi Teras

Menyediakan 32 output transistor DC digital, dengan saluran tunggal menyokong pensuisan nadi frekuensi tinggi dan kawalan suis konvensional.

Mekanisme pengasingan elektrik yang ketat terbina dalam, secara fizikal memotong laluan gangguan litar arus kuat luaran ke bas satah belakang sistem.

Serasi dengan voltan industri standard 24 volt, dengan mudah memacu pelbagai geganti perantaraan dan injap solenoid dan beban rintangan lain.

Menyokong pemetaan pengalamatan lancar berterusan, memudahkan peruntukan pembolehubah dan langkah panggilan logik program kawalan peringkat atas dengan ketara.

Setiap saluran keluaran mempunyai lebihan beban bebas dan perlindungan litar pintas untuk mengelakkan keseluruhan kelumpuhan keluaran kad papan yang disebabkan oleh kegagalan satu titik.

Faedah Penyelesaian Masalah

Pendawaian jarak jauh dalam barisan pengeluaran yang besar cenderung untuk memperkenalkan daya gerak elektrik teraruh. Papan keluaran biasa selalunya tidak berfungsi kerana gangguan daripada gelombang bunyi. Mekanisme pengasingan pepejal modul ini secara fizikal memotong laluan gangguan dari tahap fizikal, memastikan isyarat tulen. Semasa operasi serentak di berbilang stesen kerja, modul 16 mata sering memaksa rak untuk mengembang dengan kerap, manakala Siemens 6ES7422-1BL00-0AA0 dengan 32 konfigurasi berketumpatan tinggi secara langsung mengurangkan jejak perkakasan dan nod pendawaian, mengurangkan risiko gangguan kabel di dalam kabinet. Semasa permulaan dan penutupan peralatan, gegelung DC terdedah kepada menjana voltan lonjakan. Litar perlindungan dalamannya menyerap secara berkesan impak daya gerak elektrik songsang, mengelakkan risiko kerosakan keluaran dan lekatan yang membawa kepada pincang tugas atau terhenti pengeluaran.

Kemudahan Servis & Penggantian Di Tapak

Modul ini menggunakan mekanisme pendawaian sisipan hadapan digabungkan dengan rel panduan bawah snap-fit. Apabila menyelesaikan masalah garisan, cuma longgarkan penyambung di bahagian hadapan untuk mengukur, tanpa perlu mengeluarkan keseluruhan panel sisi mesin. Rak S7-400 menyokong operasi palam panas dengan kuasa hidup. Apabila menggantikan Siemens 6ES7422-1BL00-0AA0, hanya tolak tuil pengunci ke tepi, tarik keluar komponen lama secara menegak, dan masukkan papan baharu. Keseluruhan proses tidak mengganggu operasi slot bersebelahan. Lampu penunjuk status hijau pada panel sepadan dengan setiap saluran keluaran. Jika mana-mana penggerak putus atau litar pintas, litar kerosakan boleh dikesan dengan cepat dengan mengimbas status bercahaya. Ini menghapuskan langkah rumit untuk menyambungkan komputer untuk menyemak program.

Pensijilan & Kes Penggunaan

Dibina untuk mematuhi CE dan UL508, kad ini berfungsi dalam tetapan industri biasa sambil memenuhi peraturan keserasian keselamatan dan elektromagnet. Dalam penggunaan sebenar di loji kimpalan automotif, ia telah berjalan secara berterusan selama bertahun-tahun dengan mengawal injap dan penunjuk udara, memegang dengan stabil melalui habuk dan bunyi elektrik.

Kami membawa stok bahagian ini, jadi pesanan rutin boleh dihantar pada hari yang sama selepas ujian. Apabila anda menghadapi penutupan yang tidak dirancang, kami boleh membantu memadankan tetapan papan lama anda dan mengesahkan unit baharu, meminimumkan masa henti.
