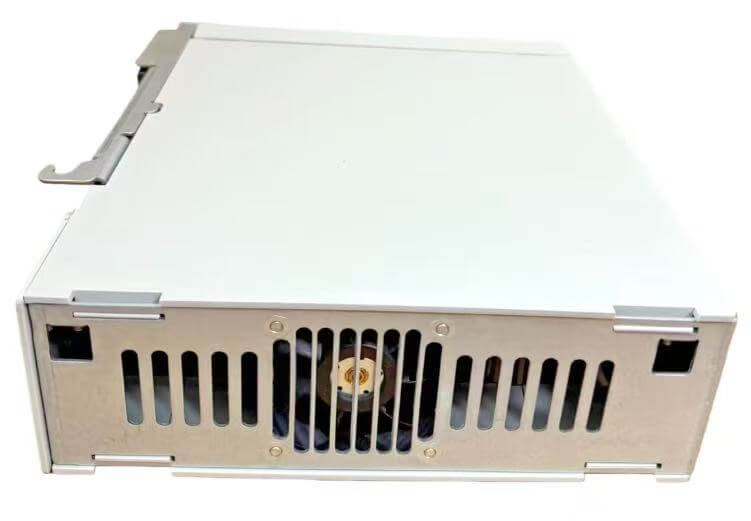

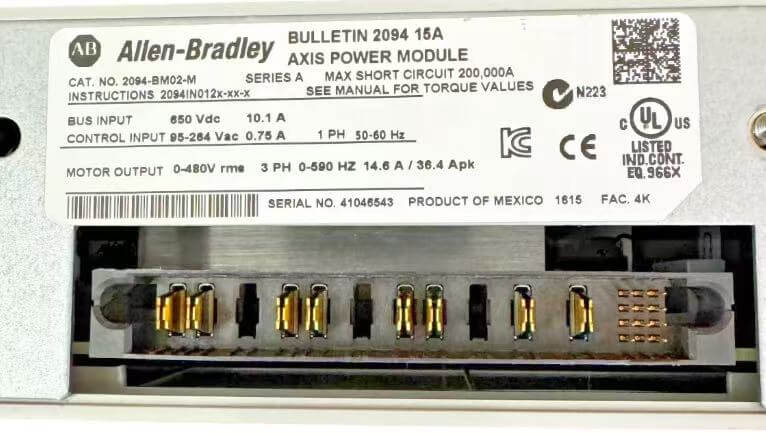

Allen Bradley 2094-BM02-M

Dalam pengubahsuaian sistem servo berbilang paksi Kinetix, Allen Bradley 2094-BM02-M sering digunakan untuk menggantikan pendawaian keras selari kompleks tradisional. Berbanding dengan masalah biasa sambungan terminal diskret gaya lama yang terdedah kepada gangguan harmonik daripada penyongsang, modul jambatan ini membina rangkaian gelang berkelajuan tinggi melalui antara muka gentian optik untuk mencapai penyegerakan data peringkat nanosaat. Ia secara langsung mengambil kuasa dari bas pesawat belakang dan menghapuskan keperluan untuk pendawaian kuasa tambahan. Apabila barisan pengeluaran pembungkusan memerlukan peningkatan kelompok, ia disambungkan ke Kilang sumber melalui Teknologi Automasi Hanyite untuk perolehan pukal. Ini bukan sahaja memastikan padanan sempurna antara perisian tegar asas dan pemacu modul, tetapi juga berkesan menghalang bahagian yang diperbaharui daripada bercampur, mengurangkan risiko terputus sambungan komunikasi dalam pautan berbilang paksi.

Fungsi Teras

Dalam sistem servo berbilang paksi Kinetix 6000, penyegerakan data berkelajuan tinggi antara paksi secara langsung menentukan ketepatan pengendalian peralatan. Allen Bradley 2094-BM02-M bertindak sebagai modul jambatan, terutamanya menjalankan tugas rangkaian gelung gentian optik di kalangan beberapa pemacu modul. Ia menghubungkan pelbagai segmen kuasa unit servo melalui bas berkelajuan tinggi dalaman, memastikan bahawa data gelung kedudukan dan gelung kelajuan dihantar ke semua paksi dalam rentak yang sama. Antara muka gentian optik di bahagian bawah modul menyokong pertukaran panas, dan ia boleh mewujudkan semula pautan komunikasi walaupun apabila sistem dimatikan. Mekanisme penyegerakan berwayar keras ini jauh lebih pantas daripada penyegerakan peringkat perisian, dan ia amat sesuai untuk mesin ricih atau peralatan pemotong sesondol yang memerlukan ralat ikutan yang sangat rendah.

Kebolehgunaan

Jika pendawaian dalam kabinet servo tidak dikendalikan dengan betul, menyelesaikan masalah pendawaian kemudian boleh menjadi sangat menyakitkan. Pemandu tradisional memerlukan berpuluh-puluh wayar berperisai untuk menyambungkan isyarat pemboleh dan penggera satu-ke-satu, dan blok terminal padat. Allen Bradley 2094-BM02-M mengubah pendawaian selari kompleks kepada hanya dua gentian optik, menjimatkan lebih separuh daripada ruang pendawaian kabinet. Palung pendawaian tidak perlu diisi penuh. Panel modul mempunyai lampu penunjuk status yang jelas. Lampu hijau yang sentiasa menyala menunjukkan bahawa gelung ditutup, dan lampu merah berkelip secara langsung mengesan gentian yang patah atau tidak dipasang dengan betul. Apabila juruelektrik di tapak menggantikan unit pemacu yang rosak, mereka hanya perlu mengeluarkan gentian daripada modul lama dan memasangkannya ke modul baharu, tanpa memprogram semula atau menetapkan alamat nod. Hidupkan kuasa sudah cukup untuk mula berjalan.

Menangani titik kesakitan

Semasa pengubahsuaian barisan pengeluaran lama, ralat susulan paksi servo sering berubah-ubah dengan banyak, menjadikan penyelesaian masalah sangat memakan masa. Selalunya, hanya selepas penyiasatan menyeluruh, didapati bahawa kabel komunikasi biasa pemacu diskret telah diganggu oleh harmonik penukar frekuensi. Selepas menukar kepada seni bina jambatan optik, kegagalan lembut komunikasi yang terputus-putus ini telah dihapuskan sepenuhnya.

Untuk peralatan pautan berbilang paksi seperti mesin pengecap atau penutup, apabila ia dihidupkan semula dan ditempatkan di rumah selepas hentian kecemasan, jika masa tindak balas setiap paksi tidak disegerakkan, struktur mekanikal sangat terdedah kepada gangguan keras. Dengan menggunakan modul jambatan untuk mengunci jam penyegerakan perkakasan dengan kukuh, semua paksi boleh menetapkan semula pada saat yang sama, menghapuskan risiko perlanggaran mesin sepenuhnya.

Untuk talian pengeluaran dengan jarak pendawaian yang panjang di bengkel, talian isyarat analog terdedah kepada penurunan voltan, menyebabkan pemacu akhir kerap melaporkan kegagalan komunikasi. Dengan menggantikan dengan pendawaian isyarat optik， ambang kejatuhan voltan dipalang terus， dan bersama-sama dengannya, banyak geganti perantaraan yang dipasang sebelum ini untuk penstabilan voltan dihapuskan. Bilangan titik kerosakan berkurangan dengan ketara.

Apabila mesin CNC melaksanakan kod G berkelajuan tinggi untuk lengkok atau bucu bulat, trajektori kadangkala berubah bentuk. Pada akhirnya, ia akhirnya disebabkan oleh perbezaan masa beberapa mikrosaat antara ketibaan paket data interpolasi setiap paksi. Dengan menggunakan rangkaian gelang gentian optik di lapisan bawah untuk mengurangkan kelewatan ke tahap nanosaat, perbezaan masa data yang sangat halus ini tidak lagi menimbulkan masalah.

Soalan Lazim

S1. Berapakah bilangan motor servo yang boleh dikawal secara langsung oleh modul ini?

J: Modul ini sendiri tidak bersambung terus ke talian kuasa motor. Allen Bradley 2094-BM02-M hanya mengendalikan interaksi data antara unit pemacu. Bilangan sebenar motor yang boleh dikawalnya bergantung sepenuhnya pada bilangan modul kuasa yang dipasang dalam sistem. Biasanya, satu paksi logik sepadan dengan satu unit kuasa.

S2. Adakah suhu tinggi dalam kabinet menjejaskan operasi modul?

J: Suhu persekitaran operasi modul tidak boleh melebihi 60 darjah. Jika kabinet mempunyai pelesapan haba yang lemah dan kerap mengalami pemotongan suhu tinggi, adalah perlu untuk memeriksa dengan teliti sama ada kipas atas kabinet diterbalikkan atau penapis tersumbat. Dalam kes yang perlu, luaskan jarak antara pemandu untuk memperbaiki saluran udara.

S3. Bolehkah penyambung di belakang modul dicabut dan dipalamkan semasa peralatan sedang berjalan?

J: Kepala gentian optik tulen boleh dicabut dan dipasang tanpa dihidupkan. Walau bagaimanapun, adalah dilarang sama sekali untuk memasang atau mencabut palam kuasa berbilang pin dan penyambung komunikasi di bahagian belakang modul semasa sistem servo sedang berjalan. Jika tidak, ia berkemungkinan besar akan menjana lonjakan dan membakar cip bas dalaman.

S4. Apakah yang perlu saya lakukan jika komunikasi tidak stabil apabila terdapat banyak paksi dalam sistem?

J: Apabila bilangan paksi yang disambungkan kepada sistem menjadi terlalu besar, menyebabkan beban gelung meningkat, anda boleh menambah modul jambatan dengan sewajarnya di tengah paksi logik untuk geganti isyarat untuk mengelakkan pemotongan terputus-putus pada nod hujung akibat pengecilan isyarat optik.
