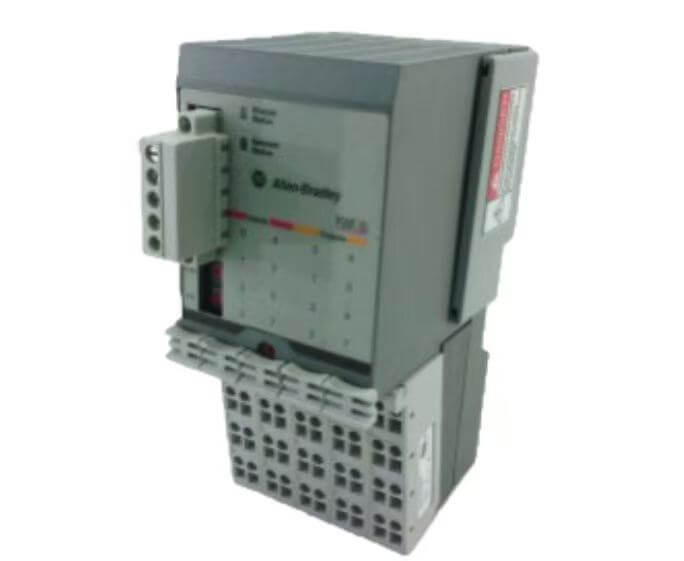

Allen Bradley 1734D-IA8XOW8

Modul I/O digital ini berjalan pada 24V DC dan dibina khas untuk pengasingan berbilang voltan dan tugas kawalan geganti. Ia menampilkan reka bentuk sentuhan kering 8-input/8-output padat yang menjimatkan ruang sambil kekal boleh dipercayai, memperkemas kedua-dua pemasangan dan penyelenggaraan berbanding dengan tetapan diskret tradisional. Allen Bradley 1734D-IA8XOW8, disahkan oleh Teknologi Automasi Hanyite, ada dalam stok dengan pembekal yang dibenarkan, menyokong penghantaran isyarat yang boleh dipercayai untuk talian automatik.

Bekerja dengan Modul

Panel hadapan mempunyai LED untuk setiap saluran input, jadi anda boleh melihat dengan segera sama ada ia dihidupkan atau dimatikan. Apabila kenalan geganti ditutup, LED output juga menyala dalam masa nyata.

Pengapit spring, terminal boleh tanggal menjadikan pendawaian di tapak menjadi lebih mudah dan nombor talian yang ditanda dengan jelas membantu anda mengelakkan kesilapan.

Modul terpasang pada pangkalan dengan cepat dengan selak mekanikal, dan pelompat bersepadu di sisi membolehkan anda melaraskan tetapan perkakasan anda sendiri.

Ciri Teras Modul

Modul ini menyepadukan 8 input digital terpencil dan 8 output geganti. Bahagian input menyokong pemerolehan isyarat AC/DC jarak luas. Bahagian keluaran menggunakan reka bentuk sesentuh kering biasa terbuka bebas. Allen Bradley 1734D-IA8XOW8 membenarkan penukaran terus litar beban tahap voltan yang berbeza. Pengasingan elektrik dicapai antara saluran input dan saluran output. Ia mempunyai kawalan logik yang fleksibel dan keupayaan penukaran tahap isyarat. Ia memenuhi keperluan pemacu dan pengagregatan isyarat yang kompleks di lapangan.

Maklum Balas Operasi & Status

Bahagian hadapan modul dilengkapi dengan lampu penunjuk status bebas untuk setiap saluran untuk memberikan maklum balas intuitif pada keadaan hidup/mati isyarat input.

Saluran keluaran dilengkapi dengan lampu penunjuk tindakan untuk menunjukkan keadaan tertutup kenalan geganti.

Blok terminal menggunakan reka bentuk mampatan spring boleh tanggal untuk memudahkan operasi pendawaian di tapak.

Permukaan blok terminal dicetak dengan nombor talian yang jelas untuk mengurangkan kebarangkalian ralat pendawaian.

Modul ini mempunyai selak mekanikal di bahagian bawah untuk mencapai sambungan yang cepat dan stabil dengan pangkalan.

Pelompat bersepadu di sisi badan memudahkan konfigurasi bebas parameter perkakasan.

Kes Penggunaan Biasa

Pemacu interlock injap dalam sistem kawalan proses. Selepas penderia di tapak menangkap isyarat tekanan atau tahap cecair melebihi had, ia dimasukkan ke dalam modul. Geganti sisi keluaran secara langsung bertindak memotong bekalan kuasa penggerak untuk melengkapkan penguncian keselamatan. Ia sesuai untuk litar henti kecemasan yang memerlukan pemotongan kuasa yang kuat.

Pemantauan berpusat bagi peralatan tahap voltan berbilang. Isyarat status operasi tahap voltan yang berbeza dimasukkan secara seragam ke dalam saluran input untuk pengumpulan. Sesentuh keluaran geganti boleh memacu penyentuh AC dan injap solenoid DC secara berasingan. Ia menyelesaikan masalah pencampuran isyarat dan pengasingan berbilang kuasa dalam kabinet pengedaran.

Pemindahan isyarat dan penguatan peralatan berasingan. Tahap logik lemah PLC ditukar kepada output sentuhan kering. Isyarat kenalan dihantar ke terminal penukar frekuensi jauh untuk mencapai kawalan mula-henti jauh. Allen Bradley 1734D-IA8XOW8 berkesan mengasingkan gangguan elektrik antara pengawal dan beban kuasa yang kuat.
